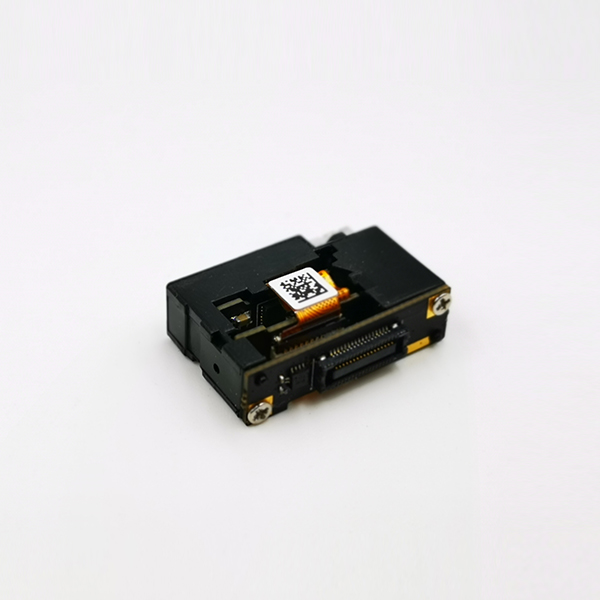

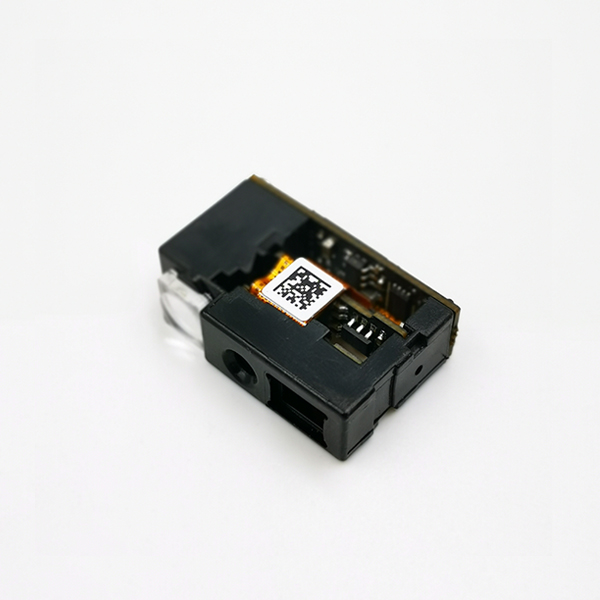

E3200 超薄二维影像扫描引擎
E3200 超薄二维影像扫描引擎


扫描性能

a) 超宽FOV设计,针对长条码提升读取顺畅性。
b) 采用Global Shutter成像感光Sensor,拥有良好的运动容差。
c) 针对污码、缺失码、弯曲码都有较强的纠错识读能力
d) 彩色条码、反白条码及部分DPM码都有较强的识读能力

硬件特性

a) 超薄6.8mm尺寸,可以大幅度降低集成空间要求。
b) 针对部分竞品做到兼容性替换

独有产品特性

a) 采用Datalogic解码技术和算法授权
b) 定制化技术支持,协助客户完成系统集成

产品规格书

结构参数
外形尺寸(长 X 宽 X 高) 23,5 mm x 16,2 mm x 6,8 mm
重量 2.2g
电气参数
输入电压 VCC 3.1~4.5V, VDDIO 1.7~4.5V
耗电量 I/O 电流:1mA
最大VCC 电流:Max 200mA
接口 MIPI
照明LED 白光
瞄准LED 蓝光
环境参数
温度 储存温度:-30°C to 70°C
工作温度: -20°C to 50°C
湿度 5-95%
抗冲击性 最大承受2500g重力加速度
环境照明度 0 lux to 100,000 lux
性能参数
快门方式 全局快门Global Shutter
像素 640 x 480
视场 48° (H) x 34°C (V)
运动容差 在 10 cm 的距离上可实现 EAN/UPC 100%,在完全黑暗的条件下可达每秒 1m
条码对比度 最低反射率25%
最小解码能力 线性一维码 : 3mil
Datamatrix : 7.5mil
PFD417 : 6.6mil
扫描角度 旋转: 360°, 俯仰: ± 60, 倾斜: ± 60
条码类型
二维码 Aztec Code; China Han Xin Code; Data Matrix; MaxiCode;
Micro QR Code; QR Code; EAN/JAN Composites; GS1 DataBar Composites;
GS1 DataBar Expanded Stacked; GS1 DataBar Stacked;
GS1 DataBar Stacked Omnidirectional; MacroPDF;
MicroPDF417; PDF417; UPC A/E Composites
一维码 Auto discriminates all standard 1D codes including GS1
DataBar™ linear codes.
邮政码 Australian Post; British Post; China Post; IMB; Japanese
Post; KIX Post; Korea Post; Planet Code; Postnet; Royal
Mail Code (RM4SCC)
读取范围
Typical Guaranteed
读取范围 5 mil Code 39 5.0 - 19.0 cm 6.0 - 16.0 cm
20mil Code 39 up to 46.0 cm 8.0 - 37.0 cm
10 mil DataMatrix 5.0 - 14.0 cm 6.0 - 11.0 cm
13mil EAN-13 4.0 - 33.0 cm 4.5 - 27.0 cm
